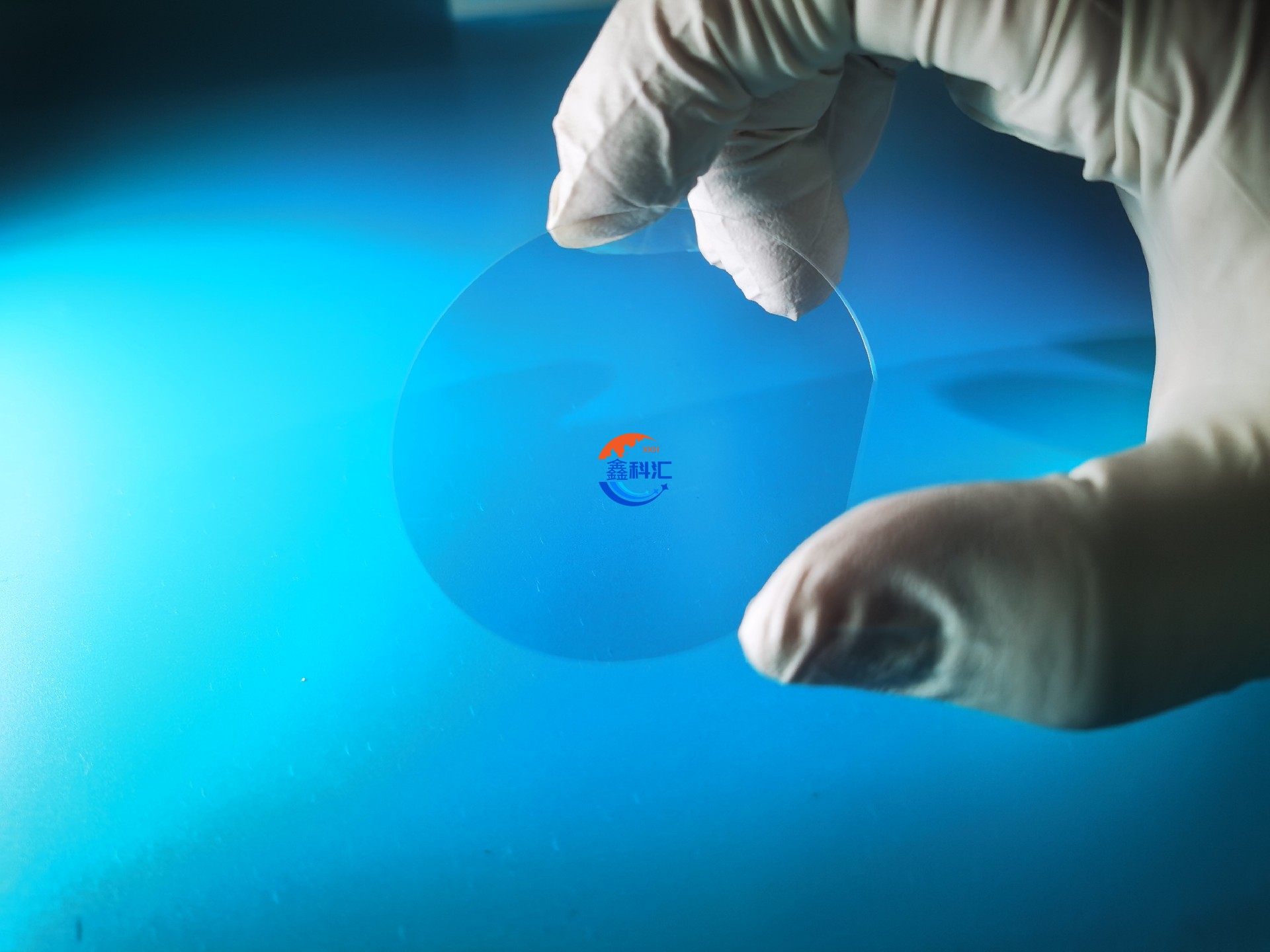

2寸蓝宝石晶圆衬底 C偏A4度 直径50.8mm 厚度430μm SSP 高纯度

可定制尺寸

产品摘要

本产品为高精度蓝宝石晶圆，具有C偏A4度的晶向，广泛应用于半导体、光电子器件制造和精密光学等高科技领域。该产品特点如下：

• 晶向：C偏A4度晶向，适用于特定应用需求，尤其在光电器件中能显著提升性能。

• 尺寸规格：支持标准2寸,3寸，4寸和6寸蓝宝石晶圆，适合各种高精度加工。

• 厚度：可根据需求提供多种厚度选择，通常为430um、500um或550um，保证产品在不同制造工艺中的适配性。

• 表面处理：提供单面或双面抛光处理，表面质量优异，确保光学透明度和机械稳定性。

该蓝宝石晶圆产品以其出色的机械强度、耐高温性以及优异的光学性能，成为高端光电子和半导体行业的理想选择。

产品展示

产品特性

优良的光学性能

高透过率：适用于紫外光和可见光的应用，具有较低的光吸收率。

机械强度

高硬度：蓝宝石的摩氏硬度为9，提供出色的抗刮擦能力和耐磨性。

热稳定性

耐高温：能够在高温环境下保持物理属性，适合高温处理工艺。

低缺陷密度

高晶体质量：C偏A4度的蓝宝石晶圆通常具有较低的缺陷密度，有助于提高器件的性能。

优化的生长条件

适合外延生长：为各种半导体材料（如氮化铟、氮化镓等）的外延生长提供良好基础。

成本效益

可批量生产：2寸的规格允许大规模生产，适合工业应用。

化学稳定性

耐腐蚀：能够抵御多种化学物质的影响，适合多种环境条件。

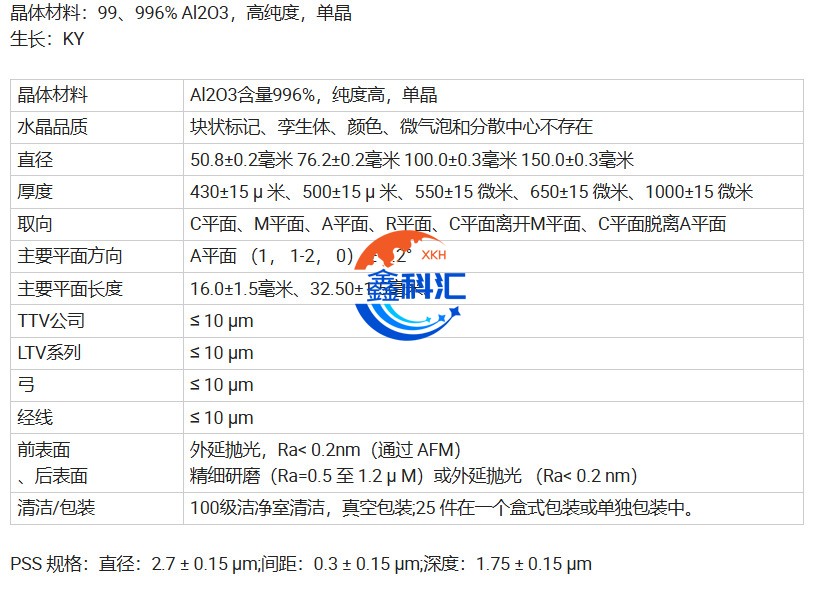

产品参数

产品应用

半导体器件

LED制造：广泛用于氮化镓（GaN）基LED的生长，提供稳定的基底。

激光二极管：用于外延生长高性能激光器。

光电子器件

光探测器：应用于红外和紫外光探测器的制造，提高探测灵敏度。

RF器件

射频应用：用于高频射频器件，提供良好的电气性能和热管理。

传感器

压力和温度传感器：用于高性能传感器的基底，提供优良的机械和热稳定性。

微电子行业

集成电路：在某些集成电路中作为隔离基底，提升器件性能。

研究与开发

基础材料研究：在材料科学和物理研究中，用作实验基底。
